非對稱系統（上行2.5Gbps，下行10Gbps）稱為XGPON，對稱系統（上行10Gbps，下行10Gbps）稱為XGSPON。該產品具有開放性好、兼容性強、可靠性高、軟件功能齊全等特點，配合光網絡單元（ONU），可為用戶提供寬帶、語音、視頻、監控等綜合業務接入。可廣泛應用于運營商FTTH接入、政企園區接入、校園網接入等領域。XG(S)-PON OLT提供更高的帶寬。在應用場景中，業務配置和運維完全繼承了GPON。
2口 XGS PON OLT高度僅1U，安裝維護方便，節省空間。支持不同類型onu混合組網，為運營商節省大量成本。
產品特性
· 遵循標準：ITU-T G.987/G.988 標準，具備良好的互聯互通能力
· XG-PON/XGS-PON多業務統一平臺，便于后續網絡升級和技術演進
· 雙電源冗余，PON主干光纖保護，確保業務的持續性和穩定性
· 整機模塊化設計，電源和風扇均支持熱插拔
· 豐富的二三層交換特性及靈活的管理手段
· 強大QoS功能保證服務質量
· 標準OMCI遠程部署和管理用戶終端
設備基本信息
2*XG(S)-PON PON端口
2*1000M Base-X SFP/8*10GE SFP+
2 *10/100/1000M Base-T
1*RJ45串口；1*MGMT管理口
機箱 270mm*180mm*44mm
交流電源接口: 100～240V 47/63Hz；
直流電源接口DC: 12V/2.5A；

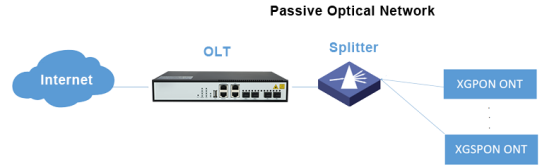

XGSPON系統參考模型
2口 XGS PON OLT系統通常由局側OLT、用戶側ONU和ODN組成，采用點到多點的網絡結構。ODN由單模光纖和光分路器、光連接器等無源光器件組成。它為OLT和ONU之間的物理連接提供光傳輸介質。
| 類別 | 2口 XGS PON OLT |
| 交換容量 | 128Gbps |
| 包轉發率 | 95.232Mpps |
| 內存和存儲 | 內存：512MB，flash：32MB |
| MAC 地址 | 16K |
| 管理端口 | 1 個 Console端口 ，1個帶外管理端口MGMT |
| 固定端口 | 2*XG(S)-PON 端口, 2*10G/1G SFP + 端口 2 *10/100/1000M Base-T以太網端口 |
| 遵循標準 | Conform to ITU-T G.987/G.988 |
| PON | 中心波長: XGSPON: 1270nm(上行) 1577nm（下行）； |
| PON口速率: XGPON下行9.95328Gbps，上行2.48832Gbps； XGSPON 下行9.95328Gbps，上行9.95328Gbps； |
| XGPON支持最大距離：100KM邏輯距離； 40KM物理距離，最大差分距離40KM； PON端口支持1:128最大分光比， |
| 靈活兼容任何品牌的ONT 對onu進行批量軟件升級 |
| 環境溫度 | 運行溫度：-10℃～55℃ 儲存溫度：-40℃～70℃ |
| 環境濕度 | 相對濕度: 5%～95% (非凝結) |
| 重量 | 2KG |
| 風扇 | 固定風扇（2個） |
| 電源 | AC: 100～240V, 47/63Hz； DC: 12V/2.5A |
|
|
電源功耗 | 30W |
尺寸 | 270mm*180mm*44mm(長*寬*高) |
LED指示燈
2口 XGS PON OLT的工作狀態可以通過前置LED來判斷。面板LED指示燈將顯示每個接口的狀態。
LED的含義如下表所示：
LED指示燈 | 顏色 | 功能標識 | 指示燈狀態 |
SYS | 綠色 | 系統運行狀態 | 滅 | OLT沒有上電運行 |
綠燈閃爍 | OLT正常工作 |
PWR | 綠色 | 電源工作狀態 | 亮 | AC/DC電源模板插入工作正常 |
滅 | AC/DC電源模板沒插入或者電源模塊沒工作 |
MGMT | 綠色 | Link狀態 | 亮 | 帶外管理端口linkup |
滅 | 帶外管理端口無連接 |
USB | 綠色 | 連接狀態 | 亮 | 插入U盤 |
滅 | U盤無插入 |
10G/1G 1-2 | 綠色 | Link狀態 | 亮 | 端口linkUP |
滅 | 端口沒linkUP |
PON 1~2 | 綠色 | PON 端口link狀態 | 亮 | 至少一個ONT注冊上線 |
滅 | 沒有ONT注冊上線 |
RST | 無指示燈 | 復位按鍵 | RST按鈕復位重新啟動設備,長按10s |
電源模塊
OLT后面板上固定有內置電源模塊，一個直流電源接口，一個交流電源接口。
電源模塊的電氣特性如下圖所示：
特征 | 2口 XGS PON OLT |
額定電壓 | AC： 100～240V 47/63Hz； DC： 12V/2.5A； |
交流電源額定功率 | 30瓦 |
直流電源額定功率 | 30瓦 |
風扇模塊
OLT后面板固定兩個風扇單元。
特征 | 2口 XGS PON OLT |
風扇規格 | 8000轉可調風扇 |
